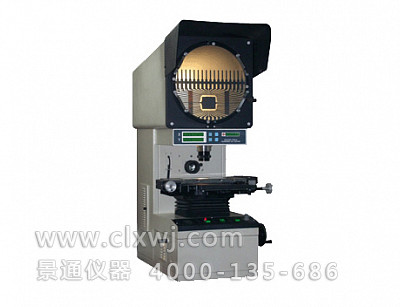

■ 用途: JTC300型數字式投影儀是一種以坐標測量和輪廓比較測量方法對被測對象進行幾何量測量的光學計量儀器。它直觀、精確、效率高。通過透射和反射兩種照明方式對被測件的長度、角度、輪廓外形和表面進行測量，特別適宜檢測細小或輪廓形狀復雜的零件，如鐘表元件、集成電路、樣板、模具、刀具等。投影儀是工礦企業、計量室、大專院校和科研單位常用的儀器之一。
▲ 儀器備有數據輸出接口，可以和計算機連接執行相應的二維測量程序，進一步方便測量數據的計算和擴大儀器的使用范圍。
■ 規格參數
一、投影屏：
投影屏尺寸 | φ300mm |
旋轉范圍 | 60°可回轉式 |
角度測量 | 數顯 |
Zui小顯示當量 | 1 |
角度測量示值精度 | 6′ |
二、物鏡：
放大倍率 | 物方線視場 | 物方工作距離 |
10X | φ30（mm) | 75（mm) |
20X | Φ15（mm) | 70（mm) |
50X | Φ6（mm) | 27（mm) |
100X | φ3（mm) | 26（mm) |
三、工作臺行程（mm）：
X坐標0-150 數顯Zui小顯示當量0.001
Y坐標0-50 數顯Zui小顯示當量0.001
Z坐標0-80 （調焦行程50）
四、照明光源：透射照明 24V 250W 溴鎢燈 反透照明 24V 250W 溴鎢燈
長度單位可根據需要按公制或英制顯示，并配有X,Y數據輸出接口，可聯接微機和運用專用測量軟件以擴展儀器的功能。并配有圓工作臺和頂尖架以供選購。
