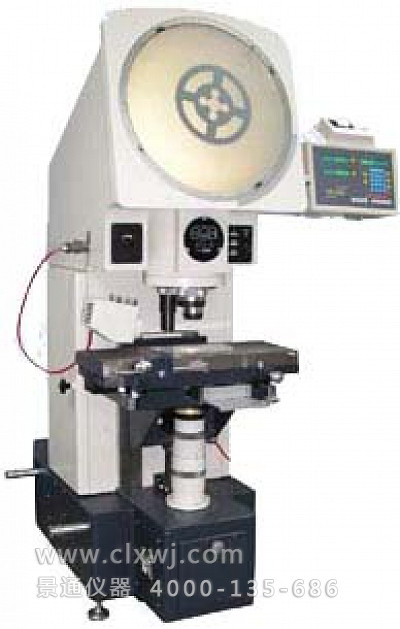

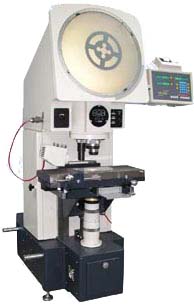

1、JT3Cφ500立式投影儀
主要用途：
????JT3Cφ500數據處理 投影儀是光、機、電一體化的精密測量儀器，由于采用立式光路和大行程工作臺，測量范圍大，光學系統為遠心光路，平行光照明，測量誤差小。工作臺配置精密光柵傳感器和二維數據處理系統。因此，本儀器除測量方便，精度高外，更體現出其效率高的特點。是一種常用的計量光學儀器之一，廣泛用于機械制造業、鐘表業、電子行業及精密儀器儀表業、科研院所及各級計量部門對各種復雜零件進行輪廓比較測量和直角坐標測量。 |
| ? |
主要技術規格: |
|
|
| 1.投影屏： |
| 投影屏尺寸：φ500mm |
| 投影屏旋轉范圍：0°~360° |
| 投影屏旋轉分長劃值：1° |
| 游標分劃值：1′ |
| 2.物鏡參數 |
|
物鏡放大率
|
視場直徑
|
工作距離
|
|
10X
|
φ50mm
|
135mm
|
|
20X
|
φ25mm
|
87mm
|
|
50X
|
φ10mm
|
52mm
|
|
100X
|
φ5mm
|
24mm
|
| 3. 工作臺： |
| 工作臺尺寸： 640×228mm |
| 載物玻璃尺寸： 256×156mm |
| 工作臺行程： X向200mm |
| ??????????? Y向100mm |
| Z向調焦行程：＞80mm |
| X、Y向數顯顯示當量：1μm |
|
|
| 主要附件： |
4. 二維數據處理系統。 |
| 物鏡10X、20X、50X、100X |
5. 使用頂針架時被測工件的Zui大直徑：φ115mm |
| 半透反鏡10X、20X、50X |
????????????????????? Zui大長度：300mm |
| 反射照明器 ??? 頂針架?? 內外頂針 |
6. 照明光源：透反射均為16V150W白熾燈 |
| V型架??? 放大鏡 ??? 50mm標準尺 |
? |
| 250mm普通玻璃尺 |
? |
| 500mm普通玻璃尺 |
? |
| 二維數據處理系統? |
? |
|
