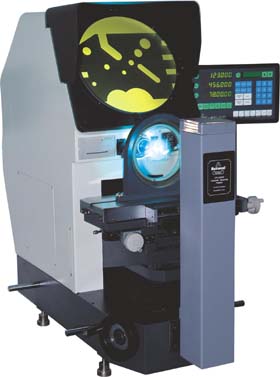

| 一、3020W/4025W 臥式投影儀 |
|
|
|
|
|
|
| 1、儀器用途 |
| ? 臥式測量投影儀是光、機、電一體化的精密高效測量儀 器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等 行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形罡叢 工件的輪廓尺寸和表面形睿繆濉_壓件、凸輪、螺紋、齒輪、成型銑刀等 |
| 2、儀器特點? |
?????測量投影儀又叫工業投影儀，儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0。08%;坐標測量示值誤差可達（3+L/75)um L為被測長度(單位：mm)。
????電腦型投影儀是由測量投影儀、計算機、二維測量軟件組成的一套先進的投影儀，它不但進行普通的投影測量，還能將所測量的數據與計算機進行通信，可能導入到工程制圖AUTOCAD里進行繪圖。 |
| 3、主要技術規格? |
| 儀器型號 |
3020W
|
4025W
|
|
投影屏
|
Φ300mm
|
Φ400mm
|
| 旋轉范圍：0~360° ; ?數顯分辨率： 1′ 或 0.01° |
|
物 鏡
|
倍 率 |
10 X (標) |
20X (選)? |
50X (選) |
100X (選) |
5X (選)? |
10 X (標) |
20X (選)? |
50X (選) |
100X (選) |
| 工作距離:? |
?77.7 |
44.3? |
38.4???? |
25.3 |
93.7???? |
103.9 |
95.1 |
65.7 |
35.0 |
| 物方視場:? |
30? |
15 |
?6 |
3 |
80 |
40 |
20 |
8 |
4 |
|
工作臺
|
工作臺尺 |
?400 X 150 |
450 × 220 |
| 測量范圍 |
?? X=200 ， Z=100 ; 調焦: Y=75? |
X=250 ， Z=150 ; 調焦: Y=100? |
| ? |
X , Z 軸數顯分辨率 : 0.001 , 坐標示值誤差 ≤（4+L/75）μm |
|
二維數據處理系統
|
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量 |
| 照明 |
透射 24V 150W ，反射 24V 150W (帶照明光纖) |
|
電 源
|
110V/220V,50Hz/60Hz , 400W |
|
尺 寸
|
(長X寬X高)
|
（高××深）
|
|
1090 X 830 X 1010
|
1215×646×1210
|
|
重 量
|
160Kg
|
240Kg?
|
|
選購件
|
微型打印機、光學尋邊器、M2D測量軟件等;詳情請查閱投影儀附件明細. |
|
| 4、二維測量軟件主要功能介紹 |
1、數據通過RS232通訊呂與數顯表連接；?
2、圖形放大、縮小、還原、選中、刪除；?
3、可與打印機（普通噴墨)連接進行圖形和尺寸的打印?
4、本系統產生的圖形文件可在 AutoCAD 中編輯；?
5、人性化操作界面，通俗易懂；?
6、可測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離、兩平行線距離、點到
??? 直線距離、垂線長度 等等）；?
7、構造圖形元素（中點、垂線、平行線，角平分線、交點、圓、距離 等等）
8、可預置圖形元素；?
9、可設定坐標（坐標平移、 工件擺正、 機械坐標系和工件坐標系） |
5、應用舉例（軟件）?
1、需要繪圖形（根據實例工件） 模具行業；?
2、檢測工件（根據圖紙與繪出來的圖形） 技術檢測行業；?
3、技術開發（根據工件繪的圖形進行上報） 科研行業； |
| ? |
|
|
二、JT5φ800/JT7φ1200/JT15φ350臥式投影儀
|
|
|
 |
|
|
JT5?φ?800
|
JT7?φ1200
|
JT15?φ?350
|
| 1、儀器用途 |
| ? ??臥式測量投影儀是光、機、電一體化的精密高效測量儀 器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等 行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形罡叢 工件的輪廓尺寸和表面形睿繆濉_壓件、凸輪、螺紋、齒輪、成型銑刀等 |
| 2、儀器特點? |
|
型號
|
儀器特點
?
|
| JT5?φ?800 |
1、遠心光路設計，測量誤差小。
2、電機驅動測量，省力、方便。
3、直插式物鏡，錐面配合，彈簧壓緊，定中心精確。
4、備有旋轉工作臺，便于測齒輪類零件。
5、作臺能偏擺±15°，便于測量帶螺旋角零件。 |
| JT7?φ1200 |
1、投影屏面積大，可以使較大尺寸被測件得到完整的影像。
2、工作臺測量范圍大，讀數系統采用數字顯示。
3、工作臺從縱、橫向傳動采用電動，電器開關集中控制，操作使用方便。
4、先進的光柵傳感器數顯技術和數據處理系統，效率高，誤差小。 |
| JT15?φ?350 |
1、投影系統采用臥式光路設計,反射照明采用左右兩側光纖斜照明，燈源為24V150W反射鹵素燈，光纖調節隨意，方便。
2、投影物鏡為三種：10×（必備）、20×（選購）、50×（選購），物鏡放大率誤差小于0.08%
3、大工作臺面,大行程,采用非球面照明,視場均勻明亮,成像清晰.測量應用范圍大,適用于車間生產現場使用,便于及時修配零件.
4、采用有效的散熱,隔熱措施,避免了以往賞見的光源組發熱,發燙的弊端. |
|
| 3、主要技術規格? |
|
儀器
型號
|
JT5?φ?800
|
JT7?φ1200
|
JT15?φ?350 |
|
投影屏
|
φ?800mm
|
φ1200mm
|
φ?350mm |
| 旋轉范圍：0~360° ; ?數顯分辨率： 1′ 或 0.01° |
|
物 鏡
|
倍 率 |
10X
(標) |
20X
(選) |
50X (選) |
100X (選) |
10 X (標) |
20X (選) |
50X (選) |
100X (選) |
10 X (標) |
20X (選) |
50X (選) |
| 工作距離:? |
?
206
|
123.5?
|
85???
|
78
|
300???
|
195
|
120
|
50
|
74
|
69
|
63
|
| 物方視場:? |
80
|
40
|
?
16
|
8
|
120
|
60
|
24
|
10
|
30
|
15
|
6
|
|
工作臺
|
工作臺尺 |
650X200
|
800X230
|
398X200
|
| 測量范圍 |
X=200
Z=150
調焦: Y=25?
|
X=250
Z=150
調焦: Y=100?
|
X=300
Z=200
調焦: Y=60?
|
| ? |
X , Z 軸數顯分辨率 : 0.001 |
|
儀器
精度
|
（4+20L）μm
|
?
|
（4+40L）μm
|
|
L為被測件長度，單位為m
|
|
二維數據處理系統
|
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量 |
|
照 明
|
透射 24V 150W ，反射 16V 150W (帶照明光纖) |
|
電 源
|
110V/220V,50Hz/60Hz , 400W |
|
尺 寸
|
長×寬×高
|
|
2130×1800×1950
|
3500×2320×2250
|
? |
|
重 量
|
1500 Kg |
? |
? |
|
|
