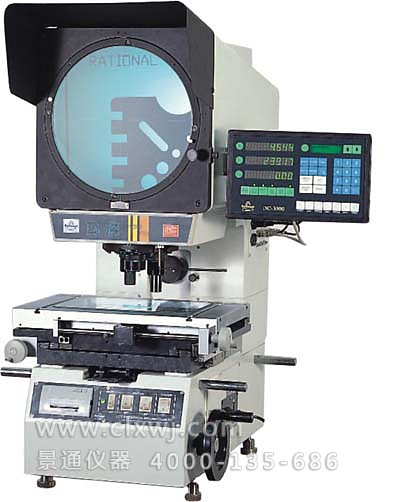

1、3000CZ系列增強型投影儀的用途和特點:
????3000CZ系列數字式投影儀,光學系統品質優良，物鏡成像清晰，放大倍率。在透射光照明下，輪廓測量誤差小于0.08%；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。儀器配有物鏡旋轉盤,可同時配備三個物鏡,在不同放大倍率工作時,只旋轉轉盤即可,不需要再單獨更Q物鏡,操作更加方便、簡單;儀器調焦由投影筒升降實現,行程大,穩定性好;工作臺不升降,增了穩定性,測量范圍大,精度高. ???
2、3000CZ系列增強型投影儀的技術參數:
|
儀 器 型 號
|
1510CZ
|
2010CZ
|
3025CZ
|
|
|
工
作 臺 |
金屬臺面尺寸(mm) |
354×228
|
404×228
|
450×280
|
| 玻璃臺面尺寸(mm) |
210×160
|
260×160
|
306×196
|
|
| X座標行程(mm) |
150
|
200
|
250
|
|
| Y座標行程(mm) |
100
|
100
|
150
|
|
| Z座標行程(mm) |
100(調焦)
|
100(調焦)
|
100(調焦)
|
|
| 儀器測量精度(μm) |
3+L/75
|
3+L/75
|
3+L/75
|
|
| X，Y座數顯分辯率 | 0．001mm | |||
|
投
影 屏 |
投影屏尺寸（mm） | ?３１２, 使用范圍＞?３００（刻有米字） | ||
| 投影屏旋轉范圍 | ０～３６０° | |||
| 旋轉角度數顯分辯率 | １' 或 ０．０１° | |||
|
物
鏡 |
放大倍數 |
１０X(必備) ２０X(選) ５０X (選) １００X (選) |
||
| 物方線視場（mm） | ??????３０ ?????????１５ ??????６ ????????????????３ | |||
| 物方工作距（mm） | ???７７．７ ?????４４．３ ??????３8．４??????２５．３ | |||
|
數據
處理 器 |
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離、角度測量。 | |||
|
儀器
照明 |
透射與反射照明光源均為：２４V ， １５０W素燈 | |||
|
儀器
電源 |
110V/ 220V(AC)， 50/60HZ， 總功率400W | |||
|
冷卻
方式 |
強制風冷 ( 3只軸流風扇 ) | |||
|
外形
尺寸 |
長X寬X高 (mm) | 780×810×1120 | 780×810×1120 | 780×810×1120 |
|
儀器
重量 |
單位Kg |
?
170 |
175 |
180
|
|
選配
件 |
微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。 | |||
