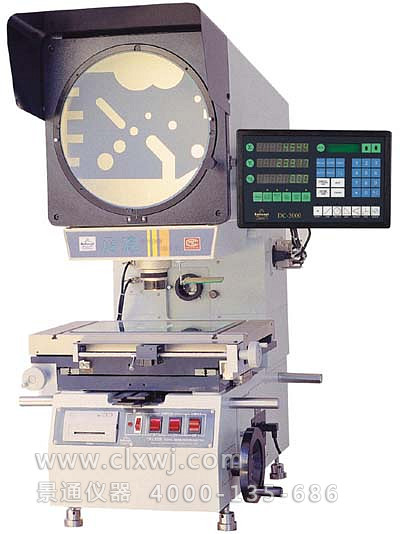

1、3000AZ系列增強型投影儀的用途和特點:
????3000AZ系列增強型數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等 行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形罡叢 工件的輪廓尺寸和表面形睿繆濉_壓件、凸輪、螺紋、齒輪、成型銑刀等。
????3000AZ系列增強型投影儀特點:
全正像: 不必因上下倒，左右區分而煩惱
高精度: (3+L/75)可達國外同等儀器精度
大行程: 250 × 150 × 100（調焦）
大載荷: 50KG荷重精度指標不變
投影筒: 升降調焦
尋邊器: 自動瞄準采樣
2、3000AZ系列增強型投影儀的技術參數:
|
儀 器 型 號
|
3015AZ
|
3020AZ
|
3025AZ
|
|
|
工
作 臺 |
金屬臺面尺寸(mm) |
340×228
|
404×228
|
450×280
|
| 玻璃臺面尺寸(mm) |
210×160
|
260×160
|
306×196
|
|
| X座標行程(mm) |
150
|
200
|
250
|
|
| Y座標行程(mm) |
100
|
100
|
150
|
|
| Z座標行程(mm) |
100(調焦)
|
100(調焦)
|
100(調焦)
|
|
| 儀器測量精度(μm) |
3+L/75
|
3+L/75
|
3+L/75
|
|
| X，Y座數顯分辯率 | 0．001mm | |||
|
投
影 屏 |
投影屏尺寸（mm） | ?３１２, 使用范圍＞?３００（刻有米字） | ||
| 投影屏旋轉范圍 | ０～３６０° | |||
| 旋轉角度數顯分辯率 | １' 或 ０．０１° | |||
|
物
鏡 |
放大倍數 |
１０X(必備) ２０X(選) ５０X (選) １００X (選) |
||
| 物方線視場（mm） | ??????３０ ?????????１５ ??????６ ????????????????３ | |||
| 物方工作距（mm） | ???７７．７ ?????４４．３ ??????２４．５ ??????２５．３ | |||
|
數據
處理 器 |
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離、角度測量。 | |||
|
儀器
照明 |
透射與反射照明光源均為：２４V ， １５０W素燈 | |||
|
儀器
電源 |
110V/ 220V(AC)， 50/60HZ， 總功率400W | |||
|
冷卻
方式 |
強制風冷 ( 3只軸流風扇 ) | |||
|
外形
尺寸 |
長X寬X高 (mm) | 780×780×1100 | 780×780×1100 | 810×780×1120 |
|
儀器
重量 |
單位Kg |
?
160 |
160 |
180
|
|
選配
件 |
微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。 | |||
