一、儀器用途

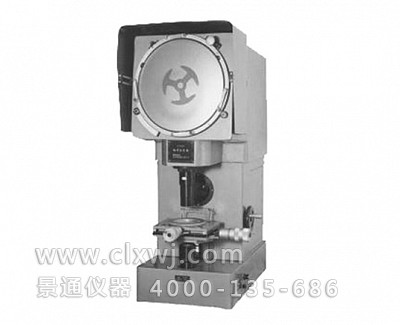

本測量投影儀器為輕型投影儀，也叫工業投影儀，照明系統和各倍率物鏡均采用遠心光路，使照明均勻，消除調焦誤差帶來的測量誤差。
本儀器主要對被測零件進行透射式輪廓測量，50X物鏡帶有反 射照明系統，可檢測物體外型輪廓及位置尺寸，本儀器結構簡單，緊湊，成像清晰，操作方便。投影儀作為計量儀器主要用于各種外形或表面開關復雜的機械零件和各種模具、刀具的檢測，特別用于各種細小零件的檢測，避免測量力對測量精度的影響，對于大批量檢測尤為方便。
二、主要技術規格
儀器型號 | TM23JB |
投影屏尺寸 | φ300mm |
物鏡放大率 | 10X, 20X, 50X |
工作臺移動范圍 | 橫向50mm;縱向50m |
讀數分格值 | 0.01mm |
園工作臺旋轉范圍 | 0--360度 |
分格值 | 1° |
游標分格值 | 2' |
照明燈泡 | 24V150W |
儀器尺寸 | 920*480*910mm |
儀器重量 | 95KG |
三、儀器說明
臺式投影儀TM23J又叫JTT型臺式投影儀，用于紡織纖維、半導體器件、鐘表零件、儀表元件、工具、專用量規，生物切片、公安等檢測工作。
若需觀察物體表面質量時，應選用50X物鏡，并打開上照明反系統電源開關，這樣便可在投影屏上觀測到物件表面情況。當更換燈泡后，使用前應先調整燈泡與聚光鏡筒之位置，至投影屏上出現清晰的燈絲像止，這樣儀器更能正常工作。
※注意事項
當更換燈泡后，使用前應先調整燈泡與聚光鏡筒之位置，至投影屏上出現清晰的燈絲像止，這樣儀器更能正常工作。
四、選購件
1.10X 2.100X
