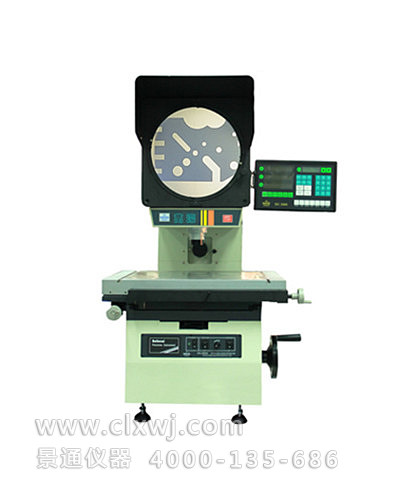

TMCPJ系列數位元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
產品特點
TMCPJ-3000系列(反像型)數位式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達3+L/75）μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。
技術規格參數
|
儀器型號 |
反像型?????????????????TMCPJ-3040A |
|||||||||||||||||||||
|
工作臺 |
金屬臺面尺寸(mm) |
606*466 |
||||||||||||||||||||
|
玻璃臺尺寸(mm) |
450*350 |
|||||||||||||||||||||
|
X坐標行程 |
400 |
|||||||||||||||||||||
|
Y坐標行程 |
300 |
|||||||||||||||||||||
|
Z坐標行程 |
100（調焦） |
|||||||||||||||||||||
|
儀器測量精度(μm) |
3+L/75(L為被測長度,單位：mm) |
|||||||||||||||||||||
|
X、Y坐標數顯分辨率 |
0.5μm |
|||||||||||||||||||||
|
外形尺寸 |
長*寬*高(mm)1040*780*1120 |
|||||||||||||||||||||
|
儀器重量 |
單位（kg）?250 |
|||||||||||||||||||||
|
投影屏 |
投影屏尺寸(mm) |
Ф?312，使用范圍?>?Ф300刻有米字線） |
||||||||||||||||||||
|
投影旋轉范圍 |
0~360° |
|||||||||||||||||||||
|
旋轉角度數顯分辨率 |
1?′?或0.01° |
|||||||||||||||||||||
|
物鏡 |
? ? ? |
|||||||||||||||||||||
|
儀器電源 |
110V/220V(AC)?50/60Hz?總功率400W |
|||||||||||||||||||||
|
建議放置臺 |
載重?≥250kg???尺寸(長*寬*高)800*550*650(mm) |
|||||||||||||||||||||
|
資料處理系統 |
DC-3000?多功能資料處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量?RS-232資料輸出 |
|||||||||||||||||||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素燈 |
|||||||||||||||||||||
|
冷卻方式 |
強制風冷(3軸流風扇) |
|||||||||||||||||||||
