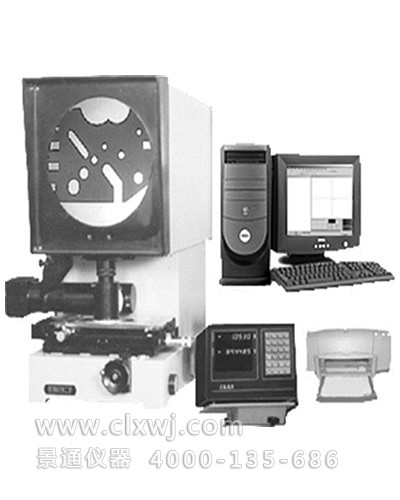

TM98JPC精密測量投影儀

一、儀器用途?

TM98JPC精密測量投影儀是一種高性能的以座標測量為主的和用以輪廓檢驗用的臺式投影儀。它直觀、精確。效率高。可用透、反射的方法，對零件的長度、角度，輪廓外形和表面形狀等進行測量，特別適宜檢測細小的或輪廓形狀復雜的零件，如鐘表、樣板、模具、刀具、螺紋、齒輪、凸輪、量規及沖壓零件等。

由于儀器工作臺具備大量程的測量范圍，可以方便可靠地應用于電子工業中的模板、塑料件、印刷線路板，焊接質量的檢驗等以及國防、地震、高速攝影等各種記錄膠片的數據測量、儀器的工作臺可?由多種型式組成：簡易的，普通讀數的，數顯打字的：觀察系統除了用投影屏幕刻劃瞄準外，又可用光電輪廓自動對準。??

二、主要技術規格??

1.投影屏尺寸:φ300mm???????????????

2.物鏡

物鏡放大率	5×	10×	20×	50×	100×	200×
工作距離(mm)	128.24	73.29	50.69	12.8	8.5	5.96
物方視場(mm)	60	30	15	6	3	1.5

3.工作臺行程：150×50mm?Z向：》80mm???????4.測量精度：0.0005?mm

5.園工作臺旋轉范圍：360°分格值：1°???????6.頂針架擺動角度：±12°

游標分格值：3'??????????????????????分格值:30'?

7.工件Zui大夾持尺寸：130×180mm????????????8.工件Zui大夾持尺寸：130×180mm??

三、儀器的成套性

1.?儀器主機?1臺????????????????????????2.?壓緊組?2套

3.?杠棒?4根????????????????????????????4.?數顯工作臺?1件

5.?5X物鏡?1只??????????????????????????6.?10X物鏡?1只

7.?20X物鏡?1只?????????????????????????8.?50X物鏡?1只

9.?100X物鏡?1只????????????????????????10.?200X物鏡?1只

11.?50mm標準玻璃尺?1根????????????????12.?300mm標準玻璃尺?1根?

13?.工作臺玻璃?2塊（其中備用1塊）??????14.?燈絲對準鏡?1件

15.?反射照明裝置?1件???????????????????16.?5X?分光器?1件

17.?10X分光器?1件??????????????????????18.?鹵鎢素燈（LYQ24-250P1）?10只

19.?燈泡6V/2.1W?2只????????????????????20.?數顯箱、打印箱?各1套(共2只)

21.?打字機?1臺?????????????????????????22.?儀器安置工作臺?1臺

23.?頂針架?1套?????????????????????????24.?V型塊?2臺

25.?圓分度臺?1件????????????????

四、TM98JPC電腦型高精密測量投影儀?

TM98JPC型配用高新技術的電腦二維測量系統、高性能的坐標測量和輪廓投影檢驗。用透、反射的方法，對于零件的長度、角度、輪廓和表面形狀等進行精密測量，儀器的工作臺量程大；儀器配有二維測量軟件和計算機，能將測量數據導入AutoCAD里。?
