景通精密測量儀器友情提示：

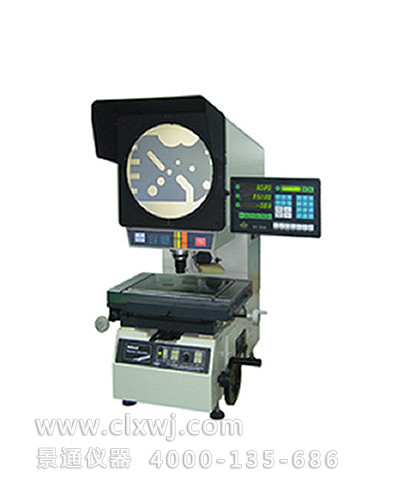

由于該產品已進行多次功能升級和更新迭代，我們不保證TMCPJ-3030A/AZ測量投影儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
投影儀器規格參數：
|
光學投影儀型號 |
TMCPJ-3030A/AZ投影儀 |
|
|
工 |
金屬臺面尺寸(mm) |
500×330 |
|
玻璃臺面尺寸(mm) |
350×250 |
|
|
X座標行程(mm) |
300 |
|
|
Y座標行程(mm) |
200 |
|
|
Z座標行程 |
100(調焦) |
|
|
儀器測量精度 |
2.5+L/100 |
|
|
X，Y座標數顯解析度：0.5um |
||
|
投影屏 |
投影屏尺寸(mm)：?312，使用范圍?>??300?（刻有米字線）。 |
|
|
投影旋轉范圍：0~360o |
||
|
旋轉角度數顯解析度：1’或0.01o |
||
|
物鏡 |
放大倍數：?10X(選)?20X(選)?50X(選)?100X(選) |
|
|
物方線視場(mm)??30???15????6????3 |
||
|
物方工作距(mm)?77.7?44.3?38.4?25.3 |
||
|
數據處理系統 |
Dc-3000?多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測 |
|
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素燈 |
|
|
儀器電源 |
110V/220V(AC)，50/60Hz，總功率400W |
|
|
冷卻方式 |
強制風冷(3軸流風扇) |
|
|
外形尺寸 |
900×780×1100 |
|
|
儀器重量 |
單位：kg |
200KG |
