TMCPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
產品特點

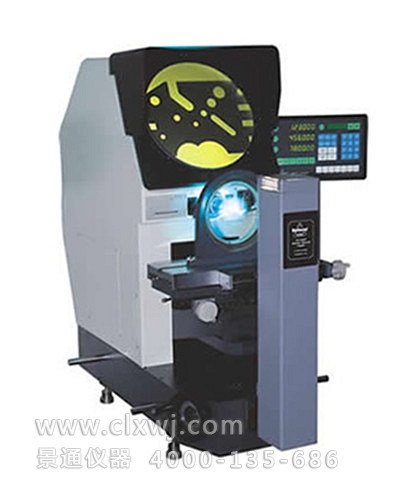

TMCPJ-3020W?臥式投影儀具有穩定可靠的機械和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀正確的成像到投影儀屏上，Zui適于刀具、齒輪、螺紋、彈簧輪廓形狀的觀察與測量。
技術規格參數
|
|
工作臺尺寸（mm） |
??????????????????400X150 |
||||||
|
X坐標行程?(mm） |
???????????????????200 |
|||||||
|
Z坐標行程（mm） |
????????????????????100 |
|||||||
|
Y坐標行程（mm） |
??????????????????75(調焦) |
|||||||
|
擺動范圍?（mm） |
????????????????????±15?o |
|||||||
|
X、Z軸數顯分辨率 |
???????????????????0.5μm |
|||||||
|
坐標測量示值誤差?(μm) |
?????（4+L/25）（L為被測長度，單位：mm） |
|||||||
|
外形尺寸 |
長X寬X高（mm |
??????????????????1090X830X1010 |
||||||
|
儀器重量 |
單位：kg |
?????????????????????160 |
||||||
|
??投影屏 |
投影屏尺寸（mm） |
??????????????????????300 |
||||||
|
投影屏旋轉范圍 |
????????????????????0—360?o |
|||||||
|
旋轉角度數顯分辨率 |
?????????????????1?′?或?0.01?o |
|||||||
|
??物???鏡 |
放大倍率 |
?10X（選） |
??20X（選） |
??50X（選） |
100X（選） |
|||
|
物方視場(mm) |
?????30 |
?????????15 |
??????????6 |
?3 |
||||
|
工作距離（mm |
???77．7 |
??????44．3 |
?????38．4 |
25．3 |
||||
|
數據處理系統 |
DC-3000多功能數顯表?全中文顯示?可做多點采樣?坐標旋轉????點、線、圓、距離角度測量 |
|||||||
|
儀器照明 |
透射照明?為24V/150W?鹵素燈?反射照明為??21V/150W鹵素燈（雙光纖照明） |
|||||||
|
儀器電源 |
??????????????????????110V/220V（AC）???????????50/60HZ????????????????????????????????總功率400W |
|||||||
|
儀器配件 |
微型打印機（選）光學尋邊器（選）M2D-TMCPJ軟件（選）等——詳細請見投影附件說明 |
|||||||
|
建議放置臺 |
載重需≥350kg,尺寸（長X寬X高）1100X550X500(mm) |
|||||||
