由于該產品已進行多次功能升級和更新迭代，我們不保證TMCPJ-6020V大型投影儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!

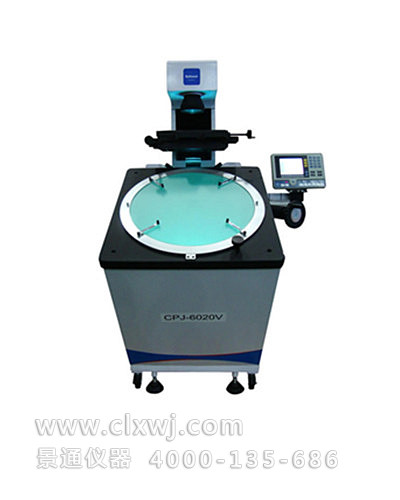

TMCPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
技術規格參數
|
儀器型號 |
TMCPJ-6020V |
||||
|
投影儀屏直徑 |
Ф600mm |
||||
|
工作臺量程（X*Y） |
200mm*100mm |
||||
|
光柵尺分辨率（X,Y） |
0.0005 |
||||
|
示值誤差（X,Y） |
4+L/40（μm),L為測量長度 |
||||
|
放大倍率誤差 |
<?±0.08% |
||||
|
Z向調焦行程 |
50mm |
||||
|
物鏡倍數 |
5X |
10X |
20X |
50X |
100X |
|
照明系統 |
可調式輪廓光源，斜反射表面光源，垂直反射表面光源 |
||||
|
瞄準方式 |
投影屏十字瞄準，尋邊器自動瞄準 |
||||
|
數字測量系統 |
DC-200多功能數據處理器（可提供打印輸出和RS232輸出） |
||||
