產品特點：

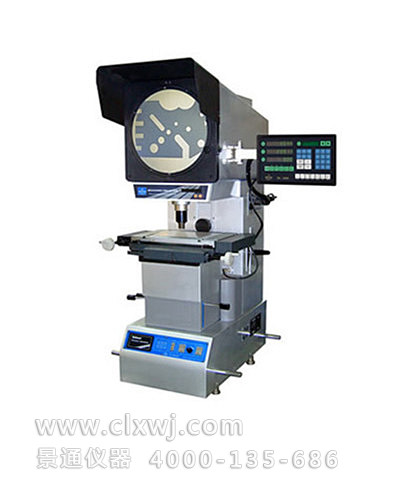

TMCPJ-300DZ系列數字元式測量投影儀Z軸采用步進電機驅動、電動調焦，同時在Z軸增加了計數光柵，可對階梯零件進行測量，大大的提高了測量效率。另外，TMCPJ-3000DZ系列投影儀投影物鏡放大倍率齊全，客戶可根據的測量對像選配不同的鏡頭。
技術規格參數：
|
儀器型號 |
TMCPJ-3015DZ |
TMCPJ-3020DZ |
|
|
工 |
金屬臺面尺寸(mm) |
354×228 |
404×228 |
|
玻璃臺面尺寸(mm) |
210×160 |
260×160 |
|
|
X、Y坐標行程(mm) |
150X100 |
200X100 |
|
|
Z坐標行程(mm) |
100 |
100 |
|
|
Z軸運動行程(mm/s) |
5、1、0.01（三檔可調） |
||
|
儀器測量精度(μm) |
X、Y坐標：3+L/50Z坐標：4+L/10（為被測長度，單位mm） |
||
|
X、Y、Z坐標數顯解析度(μm) |
0.5μm |
||
|
外形尺寸 |
長X寬X高（mm） |
670X570X1250 |
||||
|
儀器重量 |
單位：（kg） |
150 |
||||
|
投影屏 |
投影屏尺寸（mm） |
?312，使用范圍?>??300（刻有米字線）。 |
||||
|
投影屏旋轉范圍 |
0~360o |
|||||
|
旋轉角度數顯解析度 |
1?’或0.01o |
|||||
|
物鏡 |
放大倍率 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場(mm) |
?60 |
?30 |
?15 |
?6 |
?3 |
|
|
物方工作距(?mm) |
53 |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
Zui大測量高度(mm） |
90 |
90 |
90 |
90 |
90 |
|
|
數顯表解析 |
DC-3000?多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測 |
|
儀器照明 |
透射與反射照明光源均為24V/150W鹵素燈 |
|
冷卻方式 |
強制風冷 |
|
儀器選配件 |
微型打印機光學尋邊器?M2D-TMCPJ軟件等———詳細見投影附件說明 |
