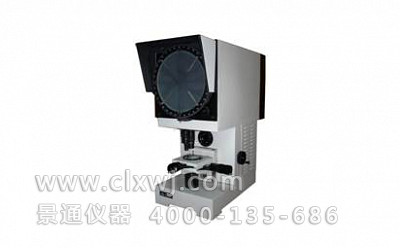

由于該產品已進行多次功能升級和更新迭代，我們不保證23JA非接觸式臺式投影儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
特點 | ? | 非接觸式光學測量儀器，避免測量力對測量精度的影響。 | | ? | 全套3個物鏡，由物鏡轉換器切換放大倍率。 | | ? | 采用遠心光路，使照明均勻及消除調焦誤差帶來的測量誤差。 | | ? | 對被測零件進行透射式輪廓測量。 | | ? | 帶有反射照明系統的物鏡可檢測物體的表面情況和形狀位置尺寸。 | | ? | 用于各種外形或表面形狀復雜的零件和模具、刀具的檢測。 | | ? | 特別適用于各種細小和異形零件的檢測。 | | ? | 對于大批量測件采用模板對比法尤為方便。 |
規 格 系統 | 技術參數 | 工作臺 | 金屬臺面尺寸 | 152mmх152mm | 圓工作臺 | 360°旋轉,游標分劃值6′玻璃臺面Φ100mm | X-Y坐標行程 | 50mmх25mm | X-Y坐標分辨率 | 格值0.01mm | Z坐標行程 | 80mm(調焦) | 測量精度 | 儀器示值誤差5+L/25μm,L=被測長度mm | 投影屏 | 投影屏尺寸 | Φ300mm (刻有坐標線) | 投影屏旋轉范圍 | 0～360o 旋轉,游標分劃值6′ | 物鏡 | 物鏡轉換器 | 3孔物鏡轉換器 | 反射照明裝置 | 50×物鏡帶反射照明 | 照明系統 | 透射與反射照明 | 可調光鹵素燈150W/24V | 電源 | 輸入功率 | AC110/220V,60/50Hz,200W | 儀器質量 | 體積 | 長х寬х高：710х780х1020mm3 | 重量 | 毛重110kg,凈重80kg |
放大倍率和視場 物鏡放大倍數 | 10× | 20× | 50× | 100×選配 | 物方線視場 mm | Φ30 | Φ15 | Φ6 | Φ3 | 物方工作距 mm | 55.12 | 81.94 | 16.99 | 25.52 |
選配件 ① 物鏡：100×（需在訂貨前申明）
② 光柵數顯裝置：50mmх25mm,分辨率1μm。
③ 膠片：標準圖樣或定制圖形，便于大批量檢測。 |
