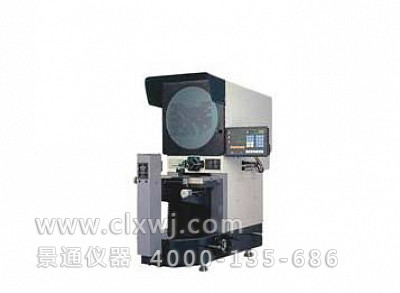

用途特點 | JT325A系列數字式測量投影儀是光、機、電一體化的精密計量儀器。投影儀視野大，測試直觀，操作方便，能高效率檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。廣泛用于機械電子和科研教學、計量檢測機構。 | | ? | 光學系統質量優良，物鏡成像清晰，放大倍率準確，在透射光照明下，輪廓測量誤差小于0.08%。 | | ? | 投影屏旋轉機構裝有角位移光電傳感器，顯示分辨率達1′或0.01°可作任意角度的快速測量，誤差在5′之內。 | | ? | 多功能數據處理表，具備快捷操作模式，讀數直觀，設置方便，數據輸出和采樣更快捷。 | | ? | 具有多種顯示功能，可進行公/英制轉換；相對/絕對坐標轉換；角度的60進制與100進制轉換以及坐標值的二等分。 | | ? | 配有RS232接口，與計算機連接后，采用專業測量軟件，可對坐標測量資料進行自動處理，既可輸出測試報告也可輸出測繪圖形，功能強，效率高。 | | ? | 配具有坐標擺正功能，使操作方便。 | | ? | 投影筒升降調焦，行程大，增強了穩定性，精度高。大載荷：50公斤荷重，投影儀仍能保證測量精度。 | | ? | Z系列可選：正像型，影像與工件同向，正立直觀。 | | ? | C系列可選：配有物鏡轉換器，可同時選裝三個物鏡，方便切換倍率。 |
規 格 系統/型號 | JT-315A | JT-320A | JT-325A | 工作臺 | 金屬臺面尺寸mm | 354х228 | 404х160 | 450х280 | 玻璃臺面尺寸mm | 210х160 | 260х160 | 306х196 | X-Y坐標行程mm | 150х100 | 200х100 | 200х150 | Z坐標調焦行程mm | 100 | 數顯分辨率 | 1μm | 測量精度 | X-Y坐標(3+L/75)μm, L=被測長度,單位mm | 投影屏 | 投影屏尺寸 | Φ300mm 刻有米字線 | 旋轉范圍 | 0-360o | 旋轉角度數顯分辨率 | 1′或0.01o | 數顯表 | DC-3000多功能數據處理系統:中英文顯示,可做多點采樣,座標旋轉,點和線,長度和角度,圓和弧檢測,并帶有RS-232數據輸出,便于升級計算機操作系統 | 儀器照明 | 透射與反射照明,可調光,鹵素燈24V/150W | 冷卻方式 | 強制風冷,3只軸流風扇,輸入功率:AC110V/220V,50/60Hz,450W | 儀器質量 | 外形尺寸(寬х深х高)mm3 | 780х780х1100 | 780х780х1100 | 780х810х1120 | 重量kg | 160 | 160 | 180 | 選配件 | ①物鏡,②V型架,③圓工作臺,④頂針架,⑤工件壓板,⑥濾色片,⑦計算機操作系統 |
放大倍率和視場 物鏡放大倍率 | 5×* | 10× | 20×* | 50×* | 100×* | 物方視場mm | Φ60 | Φ30 | Φ15 | Φ6 | Φ3 | 工作距離mm | 53 | 77.7 | 44.3 | 38.4 | 25.3 | Zui大測量高度mm | 90 | 90 | 90 | 90 | 90 |
|
