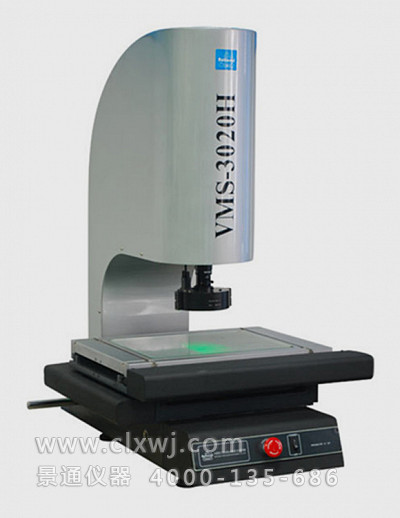

由于該產品已進行多次功能升級和更新迭代，我們不保證 VMS-3020Z二次元二坐標影像測量儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
Z系列產品是本公司推出的增強型CNC型影像測量儀器。其結構精美觀大方，操縱簡便，結合本公司自主研發的QIM5008自動測量軟件可實現高效率的批量測量此影像測量儀用于以二座標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業廣泛使用.
系統簡介
- 程控恒流驅動式四環四區表面冷光光源，可適應復雜的工件測量
- 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
- 采用亞像素細分技術，提高邊界分辨能力
- 在線SPC數據處理分析，大批量治具測量
- X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達180mm/s，運行平穩
- 采用自主開發的嵌入式模塊控制系統，將負責的控制系統集成于儀器內部，穩定性更高
- 采用花崗石低座，性能穩定，不易變形
- 激光指示器指示測量位置，快速定位
- 可選配自動變倍功能，無需要重復像素校正實現多倍率下高效測量
外觀尺寸
儀器型號 | VMS-3020H |
金屬臺尺寸（mm) | 500×330 |
玻璃臺尺寸（mm) | 350×250 |
運動行程（mm) | 270×170 |
儀器重量(kg) | 168 |
外型尺寸（mm) | 760X600X900 |
儀器參數
攝像機 | 彩色1/2"CCD攝像機（SONY) |
顯示器 | 17英寸彩色顯示器 |
雙焦物鏡倍率 | 0.7~4.5X(美國：NAVITAR) |
工作距離 | 92mm |
視頻總倍率 | 23.5X--148X |
物方視場 | 11.1mm--1.7mm (物方視場為對角線的長度) |
數顯解析度 | 0.0005mm |
Z軸調焦升降 | 150mm |
X.Y坐標示值誤差 | X.Y坐標示值誤差≤(3+L/75)μm(L為被測長度單位:mm) X.Y.Z數顯分辨率:0.5um |
照明 | 表面光源與透射光源均用LED、亮度可調、電源：220V（AC）、50HZ、250W |
測量軟件軟件 | M2D-IMG 影像測量軟件 |
測量軟件功能
M2D-IMG 影像測量軟件測量范圍 | 多點測量點、線、圓、弧、橢圓，提高測量精度 |
座標平移和座標擺正，測量更加方便快捷，提高測量效率 | |
方便快捷的元素組合功能，用戶只需簡單的點選圖形就可組合出點.線.圓.距離.角度 | |
巨集指令，同一種工件批量測量更加方便快捷，提出高測量效率 | |
測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存 | |
測量數據可發送到Excel中,進行統計分析,可畫出簡單的Xbar-S管制圖,求出Ca,等參數 | |
多種語言界面切換 | |
記錄用戶程序、編輯指令、教導執行 | |
元素測量：多點測量點,線,圓,弧,角度,橢圓,規定點數測量矩形,自動識別點.線.圓.弧 | |
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造 | |
元素預置：點、線、圓、弧 | |
圖形處理：座標平移，工件擺正 | |
任意軸擺正，座標系重置 | |
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除 | |
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除 | |
設置影像的灰度，飽和度，對比度，影像保存為BMP格式 | |
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度 | |
影像支持S端子輸入；影像大小640*480mm |
選配件
附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | 工作距(mm) |
0.5X(選) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 |
1X鏡筒(標配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 |
2X(選) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 |
