一、用途

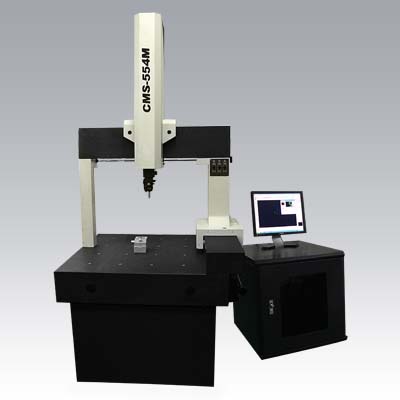

CMS-554M?三座標測量機能實現空間坐標點位的測量。方便的測量出各種零件的三維輪廓尺寸，形狀及位置精度。它是集光，機，電，算于一體的精密測量儀器。三座標測量機廣泛的應用于機械制造，電子，汽車和航空航天等工業中，可以對箱體、導軌、缸體、機架等零件的尺寸，形狀及相互位置進行檢測。
二、技術參數
 影像測量儀 CMS-554M （三坐標） |
? |
?
| ??操作方式： | ??手動 |
| ??結構形式： | ??移動橋式 |
| ??道軌形式： | ??氣浮道軌 |
| ??量程： | ??X=500mm;Y=500mm;Z=400mm |
| ??精度 單軸： | ??MPEE1=(3.0+L/200)μm |
| ??空間： | ??MPEe=(4.0+L/200)μm |
| ??Zui大測量速度： | ??300 |
| ??分辨率： | ??0.5μm |
| ??外型尺寸： | ??1000*1100*2200（mm） |
| ??允許工件重量： | ??200kg |
| ??主機重量： | ??700kg |
| ??量測軟件： | ??CMM MANAGER(U.S.A) |
| ??測頭系統： | ??☆RENISHAW(U.K) |
| ??☆MH8 WITH MSI SHANK AND TP 20 | |
| ??☆探針三支：PS9R(10mm￠1)PS8R(10mm￠1)PS1R(10mm￠1) | |
| ??☆加長桿二支：SE4(10mm) SE5(20mm) | |
| ??☆測針中心：SC2 | |
| ??☆加長桿二支：SK2 | |
| ??電源： | ??220V±10% 50/60HZ 500W |
| ??壓縮空氣： | ??0.4~0.5mpa |
| ??壓縮空氣流量： | ??160L/Min(0.4Mpa) |
| ??工作環境： | ??溫度：（20±2）攝氏度 濕度：55%-65% |
