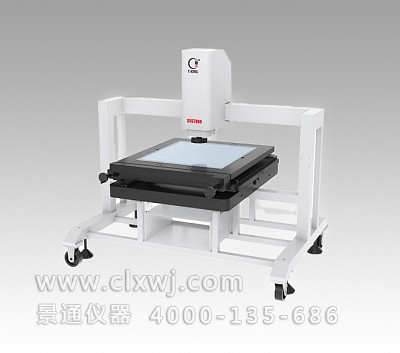

SVS6050 產品介紹
SVS6050二次元影像測量儀，產品廣泛應用于PCB、菲林、電子載料帶、橡膠、鐘表、齒輪、機械加工、汽摩配、軸承、電機、精密五金、刀具、模具、光學元件等行業及科研院所、大專院校、計量機構和企業計量室；同時還服務于航空、航天部軍工企業。
○ 高精度花崗巖底座、立柱，工作臺面保證擁有極高的穩定性及剛性
○ 精密摩擦傳動、靈敏可靠、并可快速傳動
○ 三層工作臺設計，精密級V型導軌，保證擁有極高的機械精度
○ 高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面
○ 八區LED環形表面冷光源及輪廓光源，避免工件發熱產生變形。多角度多區燈，保證讓工件在不同角度有不同效果
○ 精密光學尺，分辨率為0.001mm
○ 可選配英國Renishaw接觸式探頭
○ 自主研發T-KING影像測量軟件、功能強大、操作簡便
SVS6050 技術參數與規格
型號、參數 | SVS6050 | SVS5040 | |
測量范圍 （mm） | X | 600 | 500 |
Y | 500 | 400 | |
Z | 150 | 150 | |
工作臺 （mm） | 硬質合金臺面 | 850*730 | 710*610 |
玻璃臺面 | 648*528 | 560*460 | |
承重 | 35kg | 35kg | |
影像及測 量系統 | CCD | 1/3彩色高分辨率攝像機520TV線 | |
變焦物鏡 | 0.7-4.5X連續變倍（配T-KING自主研發自動變倍鏡頭 | ||
視頻放大倍率 | 18-120X或30-225X | ||
工作距離 | 90mm | ||
顯示分辨率 | 0.001mm | ||
線性精度（μm） | 任意方向、位置、長度E1=2+L/300 E2=3+L/200(L為被測長度，單位為mm | ||
外形尺寸（mm） | 1700*1200*1500 | 1200*970*985 | |
儀器重量 | 980kg | 480kg | |
照明 | 四環八區可調LED表面光及輪廓光 | ||
電源 | 220V±10%（AC）50Hz | ||
附注：隨機配送機臺一張，電腦為可選配置
軟件特色測量功能
○ 光學對焦測高：無需加探針即可通過光學對焦測量產品高度及孔的深度
○ 圖象合成：可以將高度差超過鏡頭景深的產品清晰成像到一個平面上
○ 專業SPC分析報告：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD
○ 萬能報表功能：測量數據可以指定發送到Excel任意位置，與任何報表都可以無縫對接
○ 套圖功能：打開CAD設計圖紙，可以馬上查看與實際影像是否吻合，可以對外框作個初步的比對
○ 清晰度指示器：軟件指示現在是否已到達產品Zui清晰畫面，不需要人眼判斷
○ 清除異常點：軟件智能祛除雜點毛刺，我們只需要關注測量，測量精度不會受到雜點毛刺的影響
○ 不規則邊緣自動跟蹤：可以測量不規則產品的周長和面積
○ 亞像素自動找邊：不需要人為判斷現在是否已經點到了物品之上，鼠標只要點擊邊緣附近就可以找到Zui佳位置
○ 半自動編程功能：在影像區域范圍內，可以實現全自動測量
○ 半自動導航測量：手動儀器也可實現批量智能檢測，無須人工一一操作
