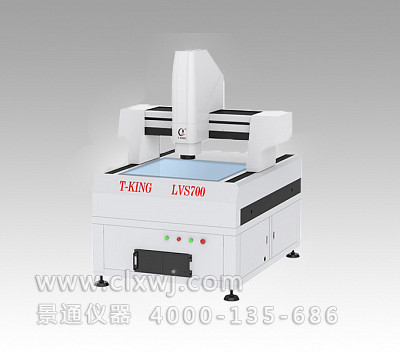

LVS700 測量儀

LVS系列-龍門式大行程影像測量儀 產品介紹

LVS系列儀器是超大行程高精度測量儀器，Zui大尺寸可生產至兩米五。廣泛應用于模切、觸摸屏、手機、醫療器械、PCB、菲林、電子載料帶、橡膠、鐘表、齒輪、機械加工、汽摩配、軸承、電機、精密五金、刀具、模具、光學元件等行業及科研院所、大專院校、計量機構和企業計量室；同時還服務于航空、航天部軍工企業。

○ 00級山東濟南青大理石底座保證了測量的穩定性及水平精準度

○ 簡單、可靠，功能強大的用戶操作界面

○ 開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，方便檢測部門隨時查看

○ 用戶自行編輯報告功能，數據可方便的導入CAD、EXCEL表格，方便用戶后期處理

LVS系列 技術參數與規格

儀器軟件基本測量功能

○ 基本測量：點、線、圓、弧、橢圓的測量

○ 抄數：CV曲線、曲線、二維抄數

○ 標注：半徑標注、直徑標注、角度標注、線性標注、對齊標注：文本標注：坐標標注

○ 幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線

○ 輔助功能：復制、全選、刪除、移動、鏡像、旋轉

○ 坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉

○ 形位公差：平面度、直線度、同心度、垂直度、真圓度

硬件特色功能

○ 光源無需開關：電腦自動調節儀器光源強弱

○ 電動變倍鏡頭：變動鏡頭大小時，無須重新取比例尺

○ 智能燈光：可程控三環八分區LED表面光及輪廓光，可分區變換各種角度和亮度,滿足不同產品的需求

○ 探針預留孔：我司儀器硬件上都設有探針預留孔位。可滿足需要加探針客戶的需求

軟件特色測量功能

○ 光學對焦測高：無需加探針即可通過光學對焦測量產品高度及孔的深度

○ 圖象合成：可以將高度差超過鏡頭景深的產品清晰成像到一個平面上

○ 專業SPC分析報告

○ 萬能報表功能

○ 離線編程：打開CAD設計圖，直接進行編程，當產品量產時不需要再使用工件進行編程，只要打開原來CAD圖檔設計的程序，就可以馬上開始測量

○ 套圖功能：打開CAD設計圖紙，可以馬上查看與實際影像是否吻合，可以對外框作個初步的比對

○ 清晰度指示器：軟件直接給出清晰度值，不需要人眼判斷

○ 清晰度指示器：軟件指示現在是否已到達產品Zui清晰畫面，不需要人眼判斷

○ 清除異常點：軟件智能祛除雜點毛刺，我們只需要關注測量，測量精度不會受到雜點毛刺的影響

○ 不規則邊緣自動跟蹤：可以測量不規則產品的周長和面積

○ 亞像素自動找邊：無需人為判斷物品上的點，儀器可以自動識別

輸出的報表格式

○ EXCEL報表

○ CAD圖檔

○ SPC分析報表

○ 萬能報表
