由于該產品已進行多次功能升級和更新迭代，我們不保證SVM DCC Classic 系列全自動影像測量儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
主要特征：
? 采用業界的標桿軟件PC-DMIS VISION，核心算法經過國際權威認證機構PTB認證
? 核心零部件全部采用進口，經過嚴格、規范的組裝及調試
? 采用進口開放式高分辨率玻璃光柵尺，精度達0.05μm
? 進口直流伺服電機
? 采用德國HEIDENHAIN專用高精度運動控制卡
? 高精度全鋁工作臺結構，做工精致
? 先進的XY平面精度校驗方式，保證真正的空間精度
? 四軸CNC控制，高速運行穩定
? 連續自動變倍無需人工校驗，可以直接使用
? 造型及結構經過國際化的專業設計團隊設計，符合工程學原理
?
規格型號及技術指標：?
規格型號及技術指標：?
|
型號 |
SVM?3020?DCC?Classic |
SVM?4030?DCC?Classic |
||
|
行程(mm) |
300x200x200 |
400x300x200 |
||
|
外部尺寸(mm) |
766x803x1015 |
866x903x1015 |
||
|
重量(kg) |
240 |
280 |
||
|
承重(kg) |
16 |
|||
|
測量精度 |
XY軸 |
2.8+L/150 |
||
|
Z軸 |
5.0+L/150 |
|||
|
測量速度 |
130mm/s |
|||
|
光柵尺 |
進口光柵尺，分辨率0.05μm |
|||
|
CCD |
高分辨率工業級彩色CCD |
|||
|
光源 |
輪廓光 |
綠光LED，亮度軟件控制 |
||
|
表面光 |
白光LED，亮度軟件控制 |
|||
|
同軸光 |
可選 |
|||
|
總放大倍率 |
35X--225X |
|||
|
光學系統 |
高精度進口自動變倍鏡頭 |
|||
|
軟件 |
PC-DMIS |
|||
|
運動控制 |
HEIDENHAIN運動控制卡 |
|||
|
物方視場 |
（8.58-1.33）mm |
|||
|
工作距離 |
92mm |
|||
?

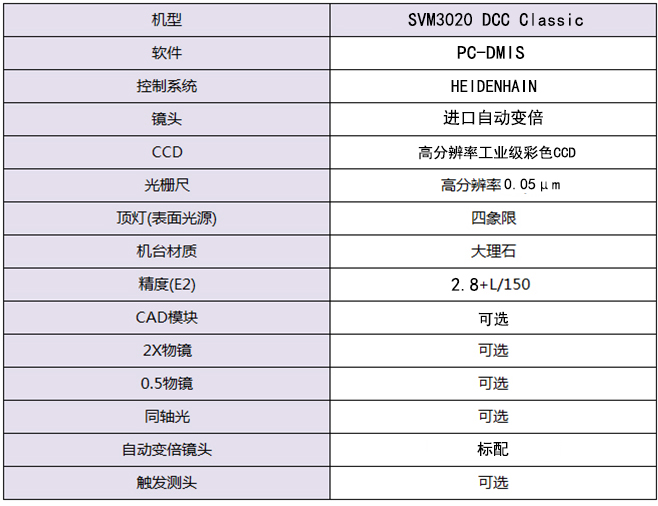

配置選配表
?
