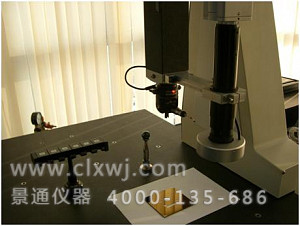

三坐標影像測量儀

通過在測量機Z軸上安裝高精度CCD數字攝像頭，將被測微小尺寸予以放大，利用先進的圖像信息處理技術、可編程控制光學照明技術實現對微小或易變形的零部件的非接觸測量，從而可替代工具顯微鏡和投影儀。

CCD影像分析模塊是RationalDMIS可選專用模塊.主要應用于圖形分析檢測、復合式測量。具有如下的功能特點：

—界面集成度高，與RationlDMIS或其他模塊使用同一界面，無需切換或另開第2個軟件；

—支持復合式檢測，即：CCD和觸發式檢測數據的坐標系統一；

—自動對焦，可實現多次自動對焦、便于測量有層次的工件。支持微調對焦；

—支持自動尋邊。配合十字線，可以方便地采集想到的點；

—快速自學習DMIS影像檢測程序，運行程序可實現自動檢測；

—支持CCD鏡頭比例修正，克服鏡頭由于其自身結構原因導致的長寬比不等；

—支持設置采集圖像延時時間，消除部分CMM機器定位抖動造成重復性誤差；

—支持智能識別元素類型：可根據所選點，自動識別出元素類型；

—“多邊形工具”對于有大毛刺、凹口的工件，可以有選擇地避開毛刺、凹凸點；

—實現各種形位公差計算和各種構造功能；

—輸出報表豐富，支持文字、圖形、Form、尺寸標注等報表。

圖像分析模塊”通過硬件鑰匙激活。

CCD校驗以及復合校驗

		CCD校驗
		復合校驗
復合校驗：保證了CCD 和 觸發測頭檢測數據的合并到同一坐標系下。

CCD工具條

保存圖片可將圖形保存為Bmp和Jpg兩種格式，方便后期的邊界與制作分析

	自學習DMIS影像檢測程序
在打開自學習的情況下，使用影像測量工具進行測量（人工輔助測點和橡皮擦工具除外）。 軟件都會自動產生DMIS影像測量程序。對于CNC機器,運行此影像測量程序，將完成CNC自動影像測量。

豐富的報表：支持多種文字、圖形報表；Form誤差圖報表，支持常規尺寸的圖形標注。

文字報表	圖形報表
Form誤差圖	尺寸標注
