由于該產品已進行多次功能升級和更新迭代，我們不保證ContracerCV-3200/4500高精度輪廓測量儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!

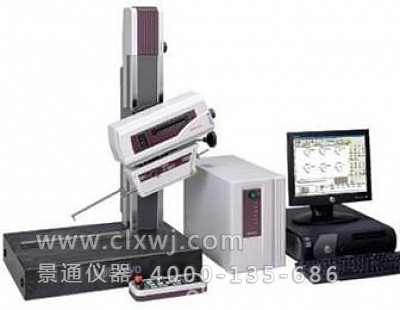

ContracerCV-3200/4500為高精度輪廓測量儀，通用行業領域中，它率先在Z軸上安裝了數顯標(CV-3200/4500系列特別安裝了高精度激光全息光柵尺)。有效保證了全部測量范圍內的高分辨率和高精度。
產品特點
-
CV-3200 Contracer—Z軸檢測裝置中的圓弧光柵尺確保了總行程為+30mm時分辨率可高達0.04um。
-
CV-4500系列Contracer—Z軸檢測裝置中的圓弧光柵尺，有效保證了全部測量范圍內高達0.02um的分辨率。
-
無需根據記錄倍率改變Z軸無分辨率。無序切換范圍，有效提高可操作性。
-
用于FORMTRACEPAK輪廓分析程序兼容WindowsR95/98/NT4.0/2000操作系統，便于測量。
-
可通過外置控制箱進行定位、開始/結束測量、返回以及遠程進行其它操作。
-
采用陶瓷導軌有效防止摩擦。
-
垂直測壁為標準配置，可用于20mm測量探針（996506）和單邊切割測量探針(354884)。
技術參數：
|
型號 |
CV-3200S4 |
CV-3200H4 |
CV-3200W4 |
CV-3200S8 |
?CV-3200H8 |
CV-3200W8 |
|
|
CV-4500S4 |
CV-4500H4 |
CV-4500W4 |
CV-4500S8 |
?CV-4500H8 |
CV-4500W8 |
||
|
測量范圍 |
X軸 |
100mm |
200mm |
||||
|
Z軸（檢測器） |
±30mm |
||||||
|
Z2軸（立柱）移動量 |
300mm |
500mm |
500mm |
300mm |
500mm |
500mm |
|
|
X軸傾斜范圍 |
±45° |
||||||
|
標尺 |
X軸 |
激光全息光柵尺 |
|||||
|
Z1軸（檢測器） |
圓弧光柵尺 |
||||||
|
Z2軸（立柱） |
ABS光柵尺 |
||||||
|
分辨率 |
X軸 |
0.05цm |
|||||
|
Z1軸（檢測器） |
0.04цm(CV-3200系列)，0.02цm(CV-4500系列) |
||||||
|
Z2軸（立柱） |
1цm |
||||||
|
驅動速度 |
X軸 |
0-80mm/s和手動 |
|||||
|
Z2軸（立柱） |
0-30mm/s和手動 |
||||||
|
測量速度 |
0.02-5mm/s |
||||||
|
直線度（X軸在水平方向上） |
0.8цm/100mm |
2цm/200mm |
|||||
|
指示精度（20℃時）CV-3200系列 |
X軸 |
±(0.8+0.01L)?цm L=驅動長度（mm） |
±(0.8+0.02L)?цm L=驅動長度（mm） |
||||
|
Z1軸（檢測器） |
±(1.6+1 2H 1/100)?цm H:水平位置上的測量高度（mm） |
||||||
|
指示精度（20℃時）CV-4500系列 |
X軸 |
±(0.8+0.01L)?цm L=驅動長度（mm） |
±(0.8+0.02L)?цm L=驅動長度（mm） |
||||
|
Z1軸（檢測器） |
±(0.8+1 2H l/25)?цm H:水平位置上的測量高度（mm） |
||||||
|
探針上/下動作 |
弧形運動 |
||||||
|
測量方向 |
向前/向后 |
||||||
|
探針方向 |
向上/向下 |
||||||
|
測力 |
30mN |
||||||
|
跟蹤角度 |
上升：77°，下降：83°（根據表面粗糙度使用標準單切面探針） |
||||||
|
探針針尖（標準附件） |
針尖半徑：25цm，硬質合金頭 |
||||||
|
基座尺寸（寬×深） |
600×450mm |
1000×450mm |
600×450mm |
1000×450mm |
|||
|
基座材料 |
花崗巖 |
||||||
|
外部尺寸（寬×深×高） |
主機 |
756×482× |
756×482× |
1156×482× |
766×482× |
766×482× |
1166×482× |
|
控制箱 |
221×344×490mm |
||||||
|
遙控箱 |
248×102×62.2mm |
||||||
|
重量 |
主機 |
140kg |
150kg |
220kg |
140kg |
150kg |
220kg |
|
控制箱 |
14kg |
||||||
|
遙控箱 |
0.9kg |
||||||
|
工作溫度范圍 |
15℃至25℃（校正和測量時段內，溫差不超過±1℃） |
||||||
|
工作濕度范圍 |
20-80%RH（無凝結狀態） |
||||||
|
保存溫度范圍 |
-10℃至50℃ |
||||||
|
保存濕度范圍 |
5-90%RH（無凝結狀態） |
||||||
|
電源規格 |
100-120V，200-240V±10%，AC50/60HZ |
||||||
|
電源消耗（僅主機） |
400W |
||||||
