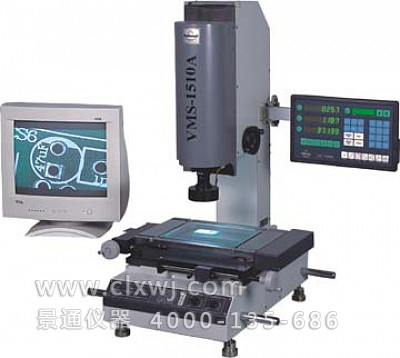

| 影像測量儀： VMS-1510A/VMS-2010A/VMS-2515A/VMS-3020A/VMS-4030A |
|
|
影像測量儀系列產品 |
|
| VMS系列增強型 |
| ? |
| ?日本原裝1/2"彩色 |
| CCD攝像機,美國 |
| NAVITAR變焦物鏡倍率 |
| 0.7 ～ 4.5X |
| 儀器用途 |
| 儀器適用于以二坐標測量為目的的一切應用領域,機械、電子、儀表、塑膠等行業廣泛使用 |
| 特 點 |
| ★ 儀器裼貌噬CD攝象機、變焦物鏡與十字線發生器作為測量瞄準系統; |
| ★ 由二座標工作臺、光懦哂C-3000電箱成數位測量及資料處理系統; |
| ★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特e是工件擺正功能非常實用; |
| ★ 儀器備有RS232介面,與電腦連接線,采用專門測量軟件M2D可對測繪圖形進行處理及輸出 |
| 規格參數 |
|
儀器型號
|
VMS-1510A
|
VMS-2010A
|
VMS-2515A
|
VMS-3020A
|
VMS-4030A
|
|
工作臺
|
金屬臺尺寸(mm)
|
354 ×228
|
404 ×228
|
450 ×280
|
500 ×330
|
606 ×466
|
|
玻璃臺尺寸(mm)
|
210 ×160
|
260 ×160
|
306 ×196
|
350 ×280
|
450 ×350
|
|
運動行程 (mm)
|
150 ×100
|
200 ×100
|
250 ×150
|
300 ×200
|
400 ×300
|
|
儀器重量( kg )
|
100
|
110
|
120
|
140
|
240
|
|
外形尺寸(長)х(寬)х(高) mm
|
756 х 540 х 860
|
756 х 540 х 860
|
720 х 950 х 1020
|
|
測量與瞄準系
|
攝影機: 日本原裝1/2"彩色CCD攝影機??????????????顯示器 : 15 英寸彩色顯示器 |
| 變焦物鏡倍率(美國NAVITAR): 0.7~4.5X ???????????工作距離 : 92mm |
| 視頻總倍率: 30~190X ?????????????????????????????????????物方視場 : 10.6~1.6mm |
| 雙十字線發生器 ?????????????????????????????????????????????數顯解析度 : 0.001mm |
|
Z軸升降: 150 mm
|
X.Y坐標測量示值差≤ (3+L/75)μm L為被測長度(單位：mm)； |
| ?????????照明: 表面光源與透射光源均用LED , 亮度可調電源: 220V(AC) , 50HZ , 30W |
|
| 儀器標準配置及選購件 ( 0.5X附加鏡 , 2X附加鏡 , 特殊配備0.5X鏡筒 ) |
|
儀器配件
|
1X鏡筒 (標準配備)
|
0.5X鏡筒 (選購)
|
工作距離(mm)
|
|
變焦鏡
|
0.7X~4.5X
|
0.7X~4.5X
|
|
附加鏡
|
視頻倍率
|
物方視場(mm)
|
視頻倍率
|
物方視場(mm)
|
|
0.5X (選)
|
15X～95X
|
20～3.2
|
7.5X～4.8X
|
40～6.4
|
175
|
|
標準配置
|
30X～190X
|
10～1.6
|
15X～95X
|
20～3.2
|
92
|
|
2 X (選)
|
60X～380X
|
5～0.8
|
30X～190X
|
10～1.6
|
36
|
|
|
