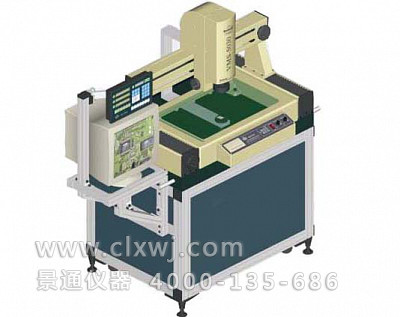

| 影像測量儀： VMS-5030 |
| 儀器用途 | | 儀器通用于以二座標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業廣泛使用.
1.儀器采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統;
2.由二座標工作臺、光懦哂C-3000電 箱組成數字測量及數據處理系統;
3.儀器具有多種數據處理、顯示、輸入、輸出功能,特e是工件擺正功能非常實用;
4.儀器備有RS232界面,與電腦連接后,采用專門測量軟件M2D可對測量圖形進行處理及輸出 | | 特 點 | | ★ 儀器裼貌噬CD攝象機、變焦物鏡與十字線發生器作為測量瞄準系統; | | ★ 由二座標工作臺、光懦哂C-3000電箱成數位測量及資料處理系統; | | ★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特e是工件擺正功能非常實用; | | ★ 儀器備有RS232介面,與電腦連接線,采用專門測量軟件M2D可對測繪圖形進行處理及輸出 | | 規格參數 | | 工作臺面 | 金屬臺尺寸(mm): 700 ×450 | | 玻璃臺尺寸(mm): 550 ×350 | | 移動行程 (mm): 500 ×300 | 測量與瞄準系統(標準配置) | 成像器:日本SONY 1/2"彩色CCD 顯示器:15 英寸彩色顯示器 | | 變焦物鏡倍率: 美國NAVITAR 0.7~4.5X 工作距離 :92mm | | 視頻總放大倍數: 30~190X 物方視場 : 10.6~1.6mm | | 雙十字線發生器 X.Y坐標測量示值誤差≤ （3+L/75)μm | | 儀器重量( kg ) | 350Kg | | 照明: 表面光源與透射光源均用LED,亮度可調 ;電源:220V(AC), 50HZ, 30W |
| | 儀器標準配置及選購件 ( 2X附加鏡 , 特殊配備0.5X鏡筒 ) | 儀器配件 | 1X鏡筒 (標準配備) | 0.5X鏡筒 (選購) | 工作距離(mm) | 變焦鏡 | 0.7X~4.5X | 0.7X~4.5X | 附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | 標準配置 | 30X～190X | 10～1.6 | 15X～95X | 20～3.2 | 92 | 2 X (選) | 60X～380X | 5～0.8 | 30X～190X | 10～1.6 | 36 |
|
|
