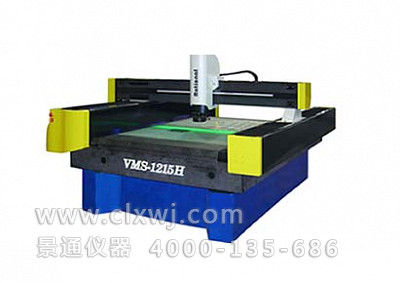

H大行程CNC型影像測量儀

* X.Y.Z軸伺服控制,定位精度高,運行平穩.
* X.Y向導采用高精度花崗石,性能穩定,不易變形.
* 操作桿/鼠標操作,方便易用.
* 程控恒流驅動式四環四驅冷光表面光源,可適應復雜的工件測量.
* 激光指示器提示測量位置方便快捷快速定位

影像系統

bsp; SONY 1/2"CCD攝像頭
雙焦武警倍率:(美國:NAVITAR)0.7~4.5X(可選美國NAVITAR自動變倍鏡頭)
視頻視場:23.5X~148X
物方視場:
表面光源與透射均用LED,亮度可調

型號

玻璃臺尺寸(mm)

運動行程(mm)

外形尺寸(L*W*H)(mm)

儀器重量(kg)

X/Y/Z數顯解析度(μm)

X/Y示值誤差(μm)

VMS-6060H

640*770

600*600*180

1500*1300*1510

1281

0.5

3+L/200

VMS-6090H

1040*650

600*900*180

1800*1800*1500

0.5

3+L/200

VMS-8010

1150*820

800*1000*180

2050*1930*1600

3400

0.5

3+L/200

VMS-9090H

1050*920

900*900*180

1970*1970*1600

2400

0.5

3+L/200

VMS-9012H

900*1200*180

0.5

3+L/200

VMS-9015H

900*1500*180

0.5

3+L/200

VMS-1010H

1000*1000*180

0.5

4+L/200

VMS-1012H

1310*1020

1000*1200*180

2450*2190*1560

1700

0.5

4+L/200

VMS-1015H

1000*1500*180

0.5

4+L/200

VMS-1212H

1200*1200*180

0.5

4+L/200

VMS-1215H

1200*1610

1200*1500*180

2750*2450*1670

 4300

0.5

4+L/200
