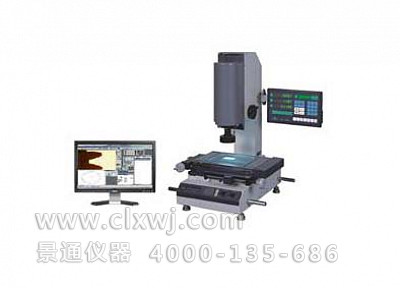

特點 | ? | VM系列影像測量儀，測量范圍大、功能多和精度高，可對二維坐標內的：點、線、圓、角及難以測量的圓弧、同軸、平行、相交、形狀與位置關系及虛擬量等，作二維影像測量。特別具有自動尋邊和工件擺正功能，使操作變得十分簡單。 | | ? | 系統由二維圖形測量軟件，對變焦物鏡和CCD攝像機采集的測試件實物影像，作各種圖形測量及對圖像進行處理、編輯、保存和輸出（打印測試報告、進入多媒體系統和轉入CAD等）。 |
主要技術參數 規格 | VM-150 | VM-200 | VM-250 | VM-300 | 工
作
臺 | X-Y坐標 mm | 150х100 | 200х100 | 250х150 | 300х200 | 金屬臺面 mm | 354х228 | 404х228 | 450х280 | 500х330 | 玻璃臺面 mm | 210х160 | 260х160 | 306х196 | 350х280 | Z向調焦范圍 | 150mm | 傳感器 | X-Y向精密光柵尺 | 分辨率 | 1μm | 測量精度 | X-Y坐標測量示值誤差≤(3+L/75)μm,L－被測長度mm | 光學系統 | 變焦物鏡0.7×-4.5× | 影像采集 | 彩色CCD攝像機 | 照明系統 | 可調光LED反射及透射照明 (輸入功率AC90-240V/50-60Hz/20W) | 儀器體積mm3 | (寬х深х高) 540х756х860 | 儀器重量kg | 100 | 110 | 120 | 140 | 選配 | 標配：國產變焦物鏡和攝像機
選配：美國NAVITAR變焦物鏡和SONY攝像機(訂貨申明) |
放大倍率和視場 變焦物鏡 | 附加物鏡 | 線視場mm | 總放大率 | 工作距離mm | 0.7×-4.5× | 標準配置 | 10-1.6 | 30×-190× | 92 | 2×(選) | 5-0.8 | 60×-380× | 36 | 0.5×(選) | 20-3.2 | 15×-95× | 175 |
產品系列 類型 | 配置 | 測量方式 | VM 基本型
(需另備微機) | ⑴ 影像測量儀主機
⑵ 二維測量軟件
⑶ 數據處理器 | 光柵數據及視頻信號通過數據處理器，接入微機，顯示屏顯示測量結果和實物影像，并由二維測量軟件進行圖形測量。 | VM 標準型
(有無微機均可使用) | ⑴ 影像測量儀主機
⑵ 二維測量軟件
⑶ 數據處理數顯表
⑷ 十字線液晶顯示器 | ① 光柵數據及視頻信號通過數顯表和液晶顯示器，直接顯示實物影像和測量結果。
② 或接入微機，同時由二維測量軟件進行圖形測量。 |
|
