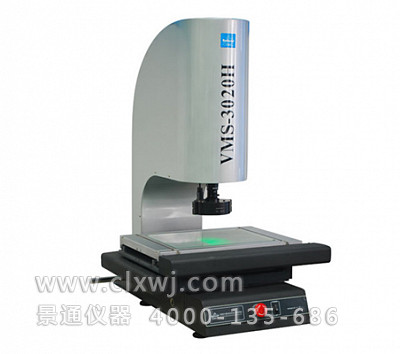

VMS-3020H（全自動型）影像儀系列

產品特點

● 程控恒流驅動式四環四區表面冷光光源，可適應復雜的工件測量
● 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
● 采用亞像素細分技術，提高邊界分辨能力
● 在線SPC數據處理分析，大批量治具測量
● X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達180mm/s，運行平穩
● 采用自主開發的嵌入式模塊控制系統，將負責的控制系統集成于儀器內部，穩定性更高
● 采用花崗石低座，性能穩定，不易變形
● 激光指示器指示測量位置，快速定位
● 可選配自動變倍功能，無需要重復像素校正實現多倍率下高效測量

技術規格參數

儀器型號

VMS-3020H

工作臺

金屬臺尺寸(mm)

500*330

玻璃臺尺寸(mm)

350*250

運動行程序(mm)

270*170

儀器重量(kg)

168

外形尺寸(長*寬*高)mm

760*600*900

Z軸升降行程

150mm

X、Y、Z數顯解析度

0.5μm

X、Y坐標示值誤差

(3+L/75) μm (L為被測長度，單位：mm)

影
像
系
統

攝像機

彩色1/2〞CCD攝像機

變倍物鏡倍率

0.7X--4.5X

視頻總倍率

23.5X--148X

物方視場

11.1mm--1.7mm (物方視場為對角線的長度)

電 源

AC220V---AC110V 50/60Hz

功 率

250 W(不包含電腦)

儀器配件

儀器配件

1X鏡筒(標配)

0.5X鏡筒(選配)

工作距離

變倍鏡頭

0.7X~4.5X

0.7X~4.5X

mm

附加鏡

視頻倍率

物方視場(mm)

視頻倍率

物方視場(mm)

0.5X(選配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175

1X(標配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92

2X(選配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36

電腦

(標配)

17"顯示器

(標配)

操縱桿

(標配)

RENISHAW簡易測頭(標準球)

(選配)
