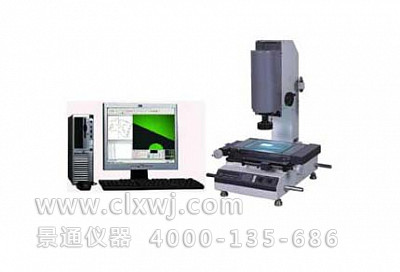

VM-2010B影像測量儀

用途特點

VM系列影像測量儀,由變倍物鏡和CCD攝像機采集,以高精度工作臺及分辨力高達0.001mm的線位移光柵傳感器作為計量基準,并由二維測量軟件對測試件的實物影像作各種圖形測量,及對圖像進行處理,編輯,保存和輸出（打印測試報告和轉入CAD等）

VM系列影像測量儀測量范圍大,功能多和精度高,可對點,線,圓,弧,角和同軸,平行,相交,形狀與位置關系及虛擬量等,作二維影像測量,并具有自動尋邊和工件擺正功能,特別適合于規則曲線及超精密零件的測量。

配備全功能幾何測量軟件,可作復雜的精密測量,測量軌跡可輸出為DXF格式文件,供CAD軟件編輯。測量數據還可以輸出為Word或Excel文件,方便用戶存儲或作進一步分析處理,快捷完成如SP,QC,QA等工作,提高了工作質量和效率。

Z向立柱及底座均采用高精密花崗巖制作,以確保儀器的動態平衡,精確性和穩定性。Z軸并采用先進的雙線性導軌雙滑座滾珠導螺桿結構。
