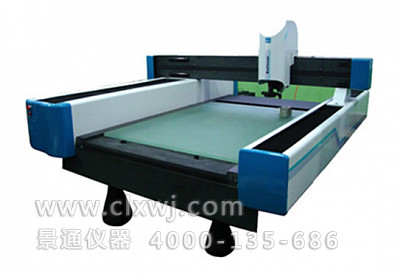

由于該產品已進行多次功能升級和更新迭代，我們不保證VMS-1215H大行程全自動影像儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
產品特點：
- 整體一體化新外觀設計
- X、Y、Z三軸伺服控制、定位精度高，運行平穩
- X、Y向導軌采用高精度花崗石，性能穩定，不易變形
- 操縱稈/鼠標操作、方便易用
- 程控恒流驅動式八驅冷光表面光源，可適應復離的工件測量
- 激光位移器用于測量平面度，測量方便
- Y向傳動為定位導向，運行更平穩，精度更高
- 行程大，測量范圍更廣
景通精密測量儀器友情提示：
由于該產品已進行多次功能升級和更新迭代，我們不保證VMS-1215H大行程全自動影像儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
一、機臺結構：
型號 | VMS-0810H | VMS-1012H | VMS-1215H |
X/Y軸行程（mm) | 800*1000 | 1000*1200 | 1200*1500 |
玻璃臺尺寸(mm) | 885*1158 | 1085*1358 | 1285*1858 |
外形尺寸(m) | 2.17*2.38*1.56 | 2.37*2.58*1.56 | 2.57*2.88*1.56 |
整臺重量(kg) | 3260 | 3750 | 4520 |
Z軸運動行程 | 200mm | ||
X/Y軸Zui大速度 | 300mm/s | ||
二、光學系統：
變倍鏡頭 | 進口 倍率 0.7X～4.5X |
光源 | 表面光源-LED表面環形光源 底光源-LED新型直線光源 |
光學尺分辨力 | 0.5μm |
X/Y示值誤差 | (4+L/200)μm |
攝像機 | 彩色1/2"CCD攝像機 |
激光平面度測量 | 重復性3μm(選配激光位移器時) |
物方視場 | 11.1mm～1.7mm |
