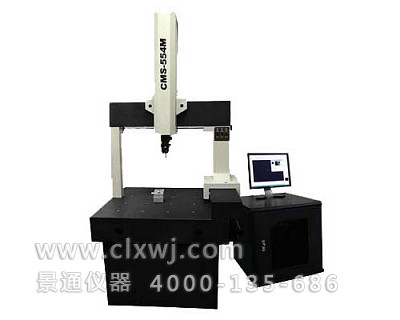

| 手動接觸式三坐標測量機(M) | ||||||
| 產品用途 | ||||||
| 手動三坐標測量機系列能實現空間坐標點位的測量，方便的測量出各種零件的三維輪廓尺寸、形位公差。它是集光、機、電、算于一體的精密測量儀器，它廣泛的應用于機械制造、電子、汽車和航空航天等工業中，它可以對箱體、導軌、缸體、機架等零件的尺寸、形狀及相互位置進行檢測。 | ||||||
| 型號 | CMS-554M CMS-564M CMS-574M CMS-584M | CMS-665M CMS-685M CMS-6105M | ||||
| 行 程(mm) | X | 500 | 600 | |||
| Y | 500/600/700/800 | 600/800/1000 | ||||
| Z | 400 | 500 | ||||
| 整機重量(kg) | 700/770/840/910 | 900/1040/1180 | ||||
| 外型尺寸(m) | 1.0*1.1/1.2/1.3/1.4*2.2 | 1.14*1.1/1.3/1.5*2.4 | ||||
| Zui大承重(kg) | 200 | 500 | ||||
| 包裝外形尺寸(m) | 1.45*1.37/1.47/1.57/1.67*2.1 | 1.35*1.55/1.75/1.95*2.4 | ||||
| 儀器精度 | 空間精度 MPEE=(3.5+L/250)μm 單軸精度 MPEE1=(3.0+L/200)μm | |||||
| 分辨力 | 0.5μm | |||||
| 結構形式 | 移動橋式 | |||||
| 總功率 | 50W(不包括電腦) | |||||
| 三坐標測量機工作環境 | ||||||
| 電源 | AC100----240V 50/60Hz | |||||
| 空氣流量 | 120L/min(0.4MPa) | |||||
| 溫度范圍 | 20±2℃＜1℃/h ＜2℃/24h℃＜1℃/m | |||||
| 氣源壓力 | ≥0.5MPa | |||||
| 濕度 | 40%----70% | |||||
| 系統特點 | 探測系統 | RENISHAW MH20i | ||||
| 測量軟件 | RationalDMIS(手動) M3D測量軟件 | |||||
