| 全自動三坐標測量機(CNC) | ||||||
| 產品用途 | ||||||

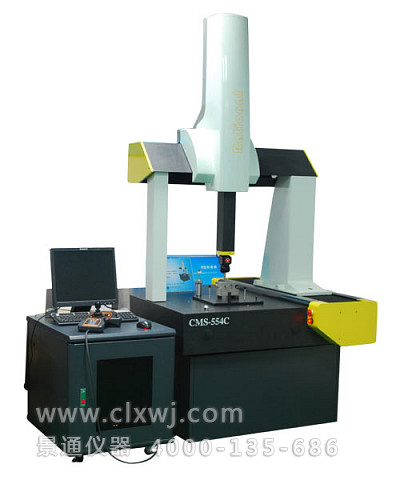

| ???? 全自動三坐標測量機系列采用移動橋式結構，顯著的提高了運動性能。全花崗石工作臺、導軌、橫梁和Z軸，具有相同的溫度特性和剛性，并通過有限元分析、動態特性分析，從而使整機有了較高的穩定性和可靠性。 ???? 全自動三坐標測廣泛應用于機械制造、電子、汽車、五金、塑膠、模具等行業中，可以對工件的形狀、尺寸和形位公差過行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。 |
||||||
| 型號 | CMS-554C CMS-574C CMS-584C |
CMS-665C CMS-685C CMS-6105C |
CMS-886C CMS-8106C CMS-8126C |
CMS-10108C CMS-10128C CMS-10158C |
||
| 行 程(mm) | X | 500 | 600 | 800 | 1000 | |
| Y | 500/700/800 | 600/800/1000 | 800/100/1200 | 1000/1200/1500 | ||
| Z | 400 | 500 | 600 | 800 | ||
| 儀器重量(kg) | 980/1120/1200 | 1100/1250/1400 | 2200/2460/2720 | 2600/2880/3300 | ||
| 外型尺寸(m) | 1.21*1.3/1.5/1.6*2.33 | 1.31*1.4/1.6/1.8*2.53 | 1.65*1.9/2.1/2.3*2.85 | 1.85*2.1/2.3/2.6*3.25 | ||
| Zui大承重(kg) | 500 | 800 | 1000 | 1500 | ||
| 包裝外形尺寸(m) | 1.3*1.6/1.8/1.9*2.22 | 1.4*1.7/1.9/2.1/2.42 | 1.9*2.3/2.5/2.7*2.4 | 2.4*2.45/2.65/2.95*2.4 | ||
| 空間精度 | ?MPEE=(3.0+L/300)μm?????? ?MPEE=(3.5+L/200)μm | |||||
| 分辨力 | 0.5μm | |||||
| 結構形式 | 移動橋式 | |||||
| 總功率 | 500W(不包括電腦) | |||||
| 三坐標測量機工作環境 | ||||||
| 電源 | AC100-240V??? ?50/60Hz | |||||
| 空氣流量 | 120L/min(0.4MPa) | |||||
| 溫度范圍 | 20±2℃＜1℃/h??? ?＜2℃/24h℃＜1℃/m | |||||
| 氣源壓力 | ≥0.5MPa | |||||
| 濕度 | 40%——70% | |||||
| 系統特點 | 驅動系統 | 伺服電機 | ||||
| 控制系統 | RENISHAW UCC lite/Pantec | |||||
| 測量軟件 | RationalDMIS(CNC)/Master-CMM | |||||
| Zui大運動速度 | 300mm/s | |||||
| 探測系統 | RENISHAW MH20i/??? RENISHAW PH10T+TP20?? | |||||
