?Function Plus系列龍門式測量機，專為大尺寸和超大尺寸的零件測量需要而設計，滿足了航空航天、模具以及零部件制造企業關于精密測量和品質驗證的需求。
??????? 源自Hexagon計量產業集團深厚的坐標測量系統應用經驗，基于尖端的龍門式測量機設計和制造技術，確保了整機精度的長期穩定可靠，模塊化設計和材料設計技術的應用，使得Function Plus具備現代化制造業所必須的效率和靈活性。
??????? Function Plus每種類型都提供了優化的精度和效率，客戶可根據其需要選擇適當的型號。Function Plus行程范圍從2000mm*3300mm*1000mm到2500mm*5000mm*1800mm。
技術特性
? 橫梁采用Hexagon計量產業集團獲得的斜屋頂技術，使得系統剛性與動態性能更好
? 精密長導軌，采用高穩定性的花崗石材料，為整機精度提供了良好的基礎
? 機器各軸均采用高分辨率，抗干擾，防磨損的Heidenhain鍍金光柵，溫度膨脹系數通過PTB認證
? X與Z向傳動，采用鋼絲增強型同步帶，將柔性嚙合與剛性軸向傳動結合為一體，確保精確到位
? Z軸采用可調式氣動平衡，可在緊急情況下自動制動，確保測量機的安全
? 通過配備線性溫度補償提升系統的性能
軟件
? 軟件采用PC-DMIS(BASIC OR PREMIUM)，具有完善的智能測量，功能強大、易學高效
? 獲得權威PTB全面認證，符合ISO及ANSI標準的公差評判能力
? 靈活方便的可定制化圖形用戶界面
? 功能強大的形位公差評價和特征構造功能
? 豐富的報告模塊
技術指標
? 機械結構：龍門式測量機，斜梁構造（斜三角梁技術）。X向橫梁、Z軸均為鋁合金材料；Y向立柱為經過退火內應的鑄鐵立柱，
? Y向導軌采用穩定的花崗石材料
? 導軌：各軸均采用氣浮軸承
? 傳動系統：X軸與Z軸采用同步帶，Y軸為齒輪齒條傳動
? 光柵系統：Heidenhain(鍍金)線性光柵尺
? 探測系統：測座：TESA STAR M-M8; 測頭：Tesastar-mp
??系統分辨率：0.156μm
? 氣源：Zui小進氣壓力：0.5MPA(5par)
? 耗氣量：250Nl/min
??溫度補償系統：線性溫度補償
?

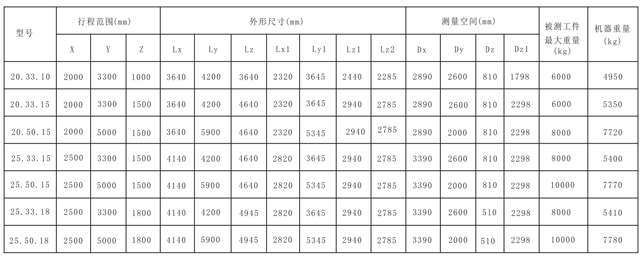

行程范圍尺寸重量
