顯微鏡常用光學用語

光學用語

1．視場數（F.N.）和實際視野

視場數（F.N.）指以毫米為單位限定試樣成象范圍的目鏡光闌直徑。通過目鏡實際看到的圓區尺寸通稱實際視野(F.O.V)，可用下式求出∶

F.O.V=目鏡視場書/物鏡倍率（毫米）

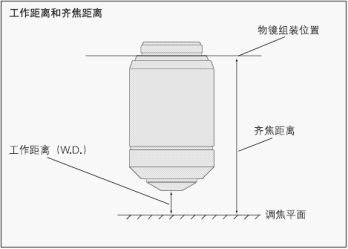

2．工作距離（W.D.）

工作距離指試樣調準焦點時的物鏡前緣與試樣表面（或物鏡使用蓋玻片時，與蓋玻片頂面）的距離。

3．齊焦距離

這是物鏡組裝平面與試樣（或物鏡使用蓋玻片時，同一平面與蓋玻片頂面的距離）。

UIS2/UIS（無限遠校正）物鏡齊焦距離設計為45毫米。

4．物鏡焦距與倍率之間的關系

下式表示了物鏡焦距與倍率之間的關系。

M（ob）=成象透鏡焦距/f

M(ob): 物鏡倍率

f: 物鏡焦距

UIS2/UIS光學系統的成象透鏡焦距為180毫米。

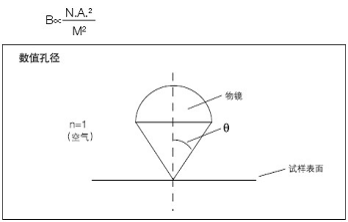

5．數值孔徑（N.A.）

數值孔徑是判斷物鏡性能（分辨率、焦深和亮度）的關鍵要素。

數值孔經(N.A.)以下式計算。

N.A=n x sinθ

n=試樣與物鏡之間介質的折射率（空氣: n=1、油: n=1.515）

θ: 光軸與離物鏡中心Zui遠的折射光形成的角度。

顯微鏡的視野亮度（B）由與物鏡倍率（M）相關的下式求出。

數值孔徑（N.A.）越大，物鏡倍率越低，則以孔徑、倍率的平方

值亮度會增加。

6．分辨率

物鏡的分辨率由其分辨對象的兩線或兩點的能力測出。分辨率越大，兩線或兩點之間仍可區別的Zui小距離即越小。數值孔徑

(N.A.）越大，分辨率即越高。

分辨率公式，一般采用下式測定分辨率：

λ: 使用的波長或輻射（λ=0.55μm用于可見光）

N.A: 物鏡數值孔徑

例：MPLFLN為100倍(N.A.0.90)、λ為0.55微米時



7．放大倍率

7.1通過目鏡觀察(通過雙目鏡筒觀察)

M(bino)=M(ob)×M(oc)

M(bino): 雙目鏡筒觀察的總倍率

M(ob): 物鏡倍率

M(oc): 目鏡倍率

7.2用視頻顯示器觀察

視頻顯示器總倍率：

M(video monitor)=M(ob)×M(video adapter)×顯示器倍率 *
M(video monitor): 視頻顯示器總倍率

M(ob): 物鏡倍率

M(video adapter): 視頻適配器投影倍率

*請參見表2“顯示器倍率”。

表1 成像裝置尺寸

上表為標準成像裝置尺寸，請確認成像裝置尺寸，以進行精確計算

表2 成像裝置尺寸和顯示器倍率

1英寸?毫米換算表：
1英寸= 25.4毫米= 25.4×1000微米
1毫米= 0.03937英寸
